9 路小区充电站简易说明书
安装方法：
拿到机器后，打开包装箱，看到充电站箱体有两组投币器，两组刷卡器及两组显示屏，机箱后盖设
计采用防盗内嵌式设计，后盖有 4 个膨胀螺丝孔，安装时在相应的墙体上打好膨胀螺丝即可安装

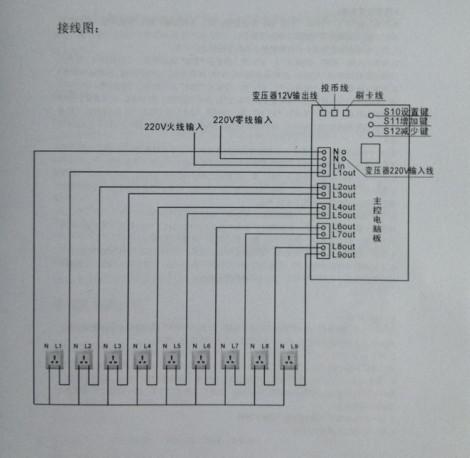

接线方法：
内部 9 路输出线路的接线方法，非常简单，客户只要打开机箱后盖，看到控制板上有相应一排接线
端子，从上往下依次标明第 1 个接线柱电网 220V 输入零线 N，第 2 个接线柱空脚，第 3 个是电网
220V 输入火线 L，第 4 个为 L1-OUT，第 5 个 L2-OUT，第 6 个 L3-OUT，第 7 个 L4-OUT，第 8 个
L5-OUT 第 9 个 L6-OUT，
第 10 个 L7-OUT，第 11 个 L8-OUT，第 12 个 N 共用零线，第 13 个 L9-OUT，
L 表示输出火线，N 表示公用零线，L1-OUT 表示 1 路输出，以此类推。
内部输出线接好后，把线从机箱底部输出口拉出，并进行对车库对应的接线板安装。这样接线完
成后把机箱装于墙上，即可完成整个安装流程
机器设置方法：
控制板后面有 3 个按钮，分别 S10 为设置键，S11 为增加键，S12 为减少键，如果投放者想调整 1
元钱的使用时间，可如下操作：
按 S10 键，屏幕显示，1 180（出厂设置）表示投 1 元钱使用电 180 分钟，即 3 个小时
如果要增加或者减少时间或按 S11 和 S12 来调整，长按可连续快速调节数字。
再按一下 S10 键显示 2 XXXX 这是表示总投币数，也就是查询投币总数功能
再按一下进入数码管全部显示“－ － －”这一项是断电记忆后，按到这一项，然后再按面板上相
应的按钮，可对相应断电记忆的数据进行清零。
投币器设置方法：
使用中若出现投币不畅或防假能力下降，请及时清理钱道并重新设定（出厂时已设定）
设定（学币）方法见下：
1.按住设定键 3-6 秒钟，指示灯亮
2.匀速投入 30 枚不同的硬币，灯灭，设定完成
3.投币未满 30 枚时，点按设定键亦可完成设定（见意客户用 30 枚硬币设定）
4.可学习 5 毛硬币，准备 5 毛硬币 30 个，按照上述操作即可
使用说明：
安装完成后，把电源线接入 220V 电源，机箱会显示 2 组显示屏的闪烁待机状态，这说明机器是
完好的，这是我公司为使屏幕增长使用时间，并节约用电，专门设计的一个待机状态。
客户使用时把?缙砍低：糜谙嘤Φ某悼饨酉甙逦恢煤螅阉嫔硇牡缙砍党涞缙鳎迦胂嘤酉?
接口中，此时接线端口是没有电源供应的，插好后，客户到充电站进行投币，或者刷卡操作后，按
一下对应电瓶车接入的插口的按钮，此时电动车充电器就开始工作，对电瓶车进行充电。
突然断电后，机器自身具体保存数据功能，使用者可继续使用未用完的时间，如使用者已离开，
可按照机器设置方法进行清零。
充电站采用双路控制板，投币器，刷卡器控制，9 路充电板中，各个单路互不影响，在一路出问
题后，还可正常使用其它路进行充电，保证客户及时使用！
全国绿色便民工程 低碳生活从你做起！！！宁波慧龙科技有限公司是最早研发生产投币（刷卡）式电动车便民充电管理站的生产厂家。针对城市物业小区及电动车集中存放处，提供有偿计量收费，彻底解决小区内因无充电计量设备。避免业主在单元楼前，乱拉乱扯电线，对小区安全造成极大隐患。同时方便了业主，不需要再拆卸电池，上楼充电，电动车集中管理，防止了被盗现象的发生，解决了电动车管理中的老大难问题。
一、小区使用充电站的综合效益
1、方便业主和住户的电动车充电，消除不规范充电带来的安全隐患
2、完善物业对电动车管理，美化小区环境
3、给物业带来丰厚的经济效益

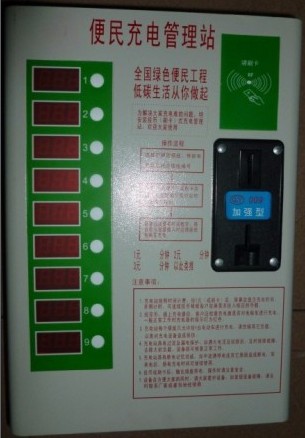

二、充电站的构成
供电站由一台控制器外加9个两孔插座构成,控制器内装有（数字电度表及空气开关此两款为选配产品）。控制器有9路供电端口，每路通道都有其独立的显示窗口与控制按键。出厂设置只识别一元硬币(也能根据客户需要定制可使用代用币的机型，也可实现投币、刷卡两用)。用户在投币后，按下其中的一个控制按键，控制器就会给对应通道的插座供电，各通道的工作状态与工作时间（倒计时）可以通过其对应的显示窗口显示出来。考虑为适应不同型号的电动车，控制器输出的是220V电源，给电动车充电时还是需要插接上电动车自带的充电器。
控制器主要技术指标：
输入电压：AC220 V /50 Hz
输出电压：AC220 V /50 Hz
最大承载电流：10Ａ/每路
待机功率：4W
投币器、控制电路工作电压：DC 12 V
规格尺寸：
mm（长）×mm（宽）× mm（高）
净重：8KG
三、控制器性能特点
1、可灵活设定单位币数的通电时间，１－９９９分钟可调。
2、倒计时显示，时间为零自动断电。
3、电子计数，及时对收益了如指掌，更方便合作式经营管理。
4、具有断电记忆功能，停电后再来电时可以自动启动断电时的状态。
5、设有保护电路，具有过载和短路保护功能。
6、选定改错功能，如按错对应插座按钮，可在3秒内改动。
7、安装使用方便，具备220V交流电源即可安装和使用。
8、智能CPU识币系统，防钓币、防伪币、防电击功能
价格：750.00
|
